振隅の屋根 木製ハイデキ付住宅

U邸新築工事  大阪府茨木市稲葉町
構造      木造2階建
用途      個人住宅
設計      山野建築計画研究所
施工       (株)鈴木工務店
我社の工事範囲 木造骨組・木製ハイデッキ・建方
工事代金    知りしたい方は問合せ下さい

H20.7.26
構造見学会ミニセミナー



この建物の見るべきポイントは主に4つ

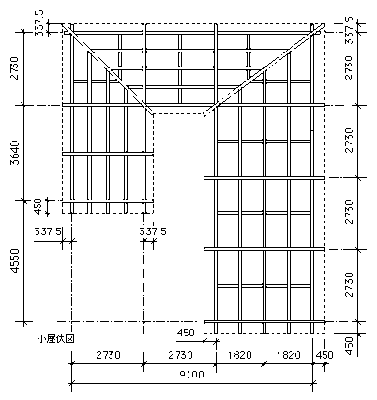

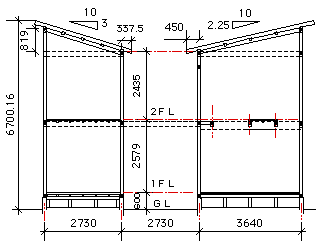

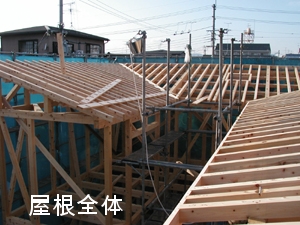

片流の屋根の二重梁構造

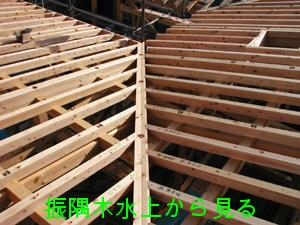

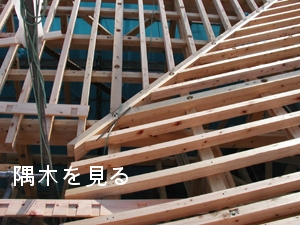

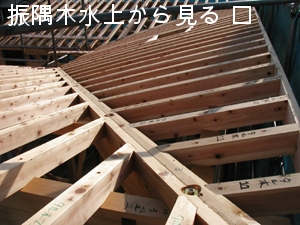

隅木および振隅木の納り
木製ハイデッキの

     構造的役割
吹抜け部分の

           カーテンボックス利用の梁


一日目

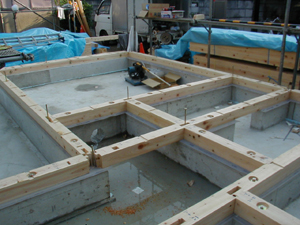

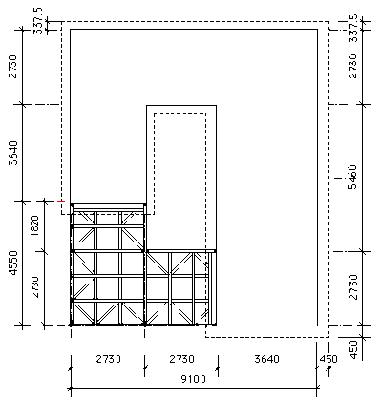

土台伏

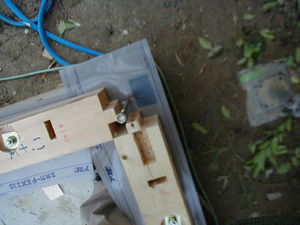

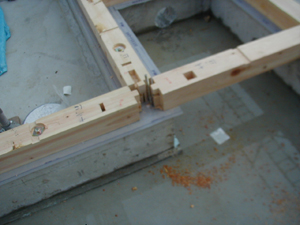

柱勝の納まりで
基礎から直接柱をボルトで引くのでボルトが見えています。


2日目

土台の上で

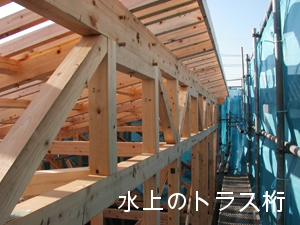

平行弦トラスの地組


3日目

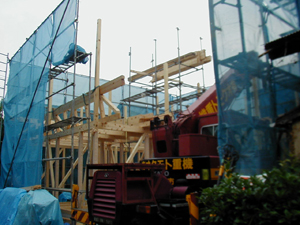

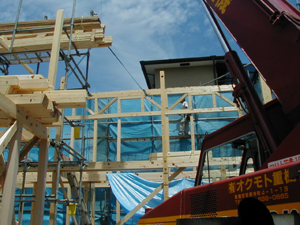

1階柱建


4日目

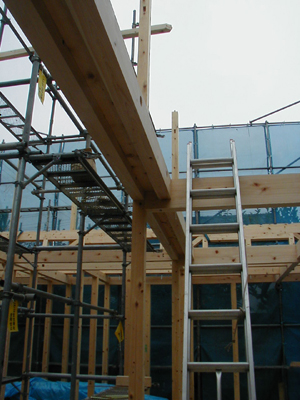

2階床・胴差納める


5日目

建直し・桁納める


6日目

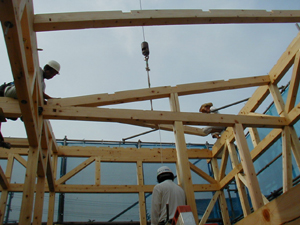

合掌梁納める

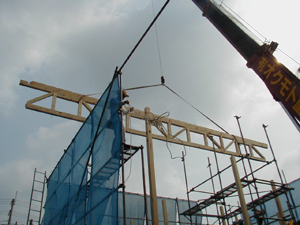

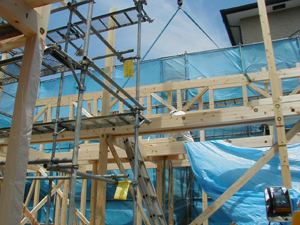

2階床の上に
地組したトラスを載せる













7/7

6日目棟が上がってほっと一息

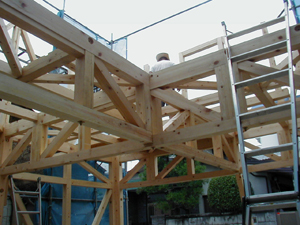

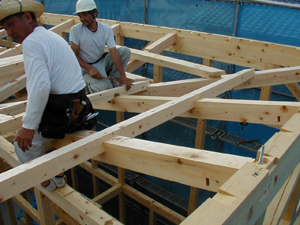

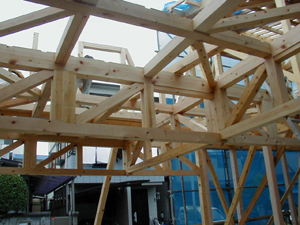

二重梁の下梁と母屋


7/12

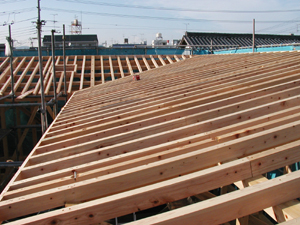

本屋軸組終了ビニールシートで仕舞する

7/12

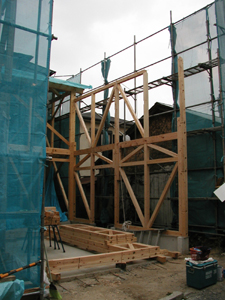

トラスを組んで
床に仮置した所

木製トラスハイデッキの地組にとりかかる
